主动驾驶养肥了他们！起底汽车雷达四大巨头

G_Azief

编者按：本文来自微信公众号“车东西”（ID：chedongxi），文：Origin；36氪经授权发布。
传感器是主动驾驶的关键硬件，有创业公司想要借机弯道超车，但无奈配件巨头又是关键玩家。
芯片巨头英伟达、英特尔分别组建了本身的主动驾驶同盟，两大同盟中，前者吸引了博世、德尔福如许顶级的汽车零部件一级供给商（Tier 1）。
除了在主动驾驶芯片选择上分列阵营，Tier 1们在主动驾驶的关键传感器——雷达，也在举行猛烈的竞争。无论是相对传统的毫米波雷达，照旧新兴的激光雷达，都成为了Tier 1新一轮竞争的主战场（超声波雷达与主动驾驶间隔太远，因此本文不予讨论）。车东西特殊梳理Tier 1们在这两大主动驾驶传感器市场上的竞争结构，发如今主动驾驶被提上日程确当下，这些传统汽车权势的典范代表，依然会是推动主动驾驶向前迈进的关键老师。
此中，毫米波雷达中的“ABCD”，即Autoliv，博世（Bosch），大陆（Continetal），德尔福（Dephi）体现抢眼，在技能上的强势和投资上的积极，使他们几家有了一种车载雷达四大巨头的感觉。
本文为车东西“主动驾驶供给商巨头系列报道”的第三篇，接待点击检察第一、二篇报道。
一、配件巨头：《忘记谷歌吧！没有这些公司主动驾驶巨头就是扯淡》
二、芯片巨头：《特斯拉捅翻了马蜂窝！主动驾驶芯片战役发作》
一、被巨头把持的毫米波雷达市场

雷达，本来用于军事范畴，在地面装备、战机、舰艇上广泛利用，对敌方目的举行超视距探测、锁定。
 (水师052D昆明舰上搭载的相控阵雷达）
而后，雷达技能军转民，被用以造福平凡大众。在频率较低的毫米波段，雷达技能先行“上车”，诞生了车载毫米波雷达，依赖其目的探测本领为车辆自动安全服务。而在频率较高的红外波段，则诞生了激光雷达。早先激光雷达重要用于地理测绘，而后也被引进车辆自动安全体系，而且随主动驾驶的郁勃一战成名。
只管从这两年来看，激光雷告竣为了主动驾驶中的网红，但其本钱仍旧居高不下，而且由于波长限定，在雾霾、雨雾气候下，激光雷达无法正常工作。
而毫米波雷达并没有如许的困扰。这一身本领让毫米波雷达也成为了主动驾驶不可或缺的传感器。
实在毫米波雷达用于辅助驾驶的汗青远比我们认知的更长，90年代，24Ghz的毫米波雷达就被开辟出来用于提示司机近间隔的停滞物，而且在低落交通变乱发生率的结果显着，不外由于本钱等各方面缘故原由，临时未能推广开。
在ADAS的概念火起来之后，毫米波雷达再度成为了零部件供给商们的核心战场。
根据佐思咨询出具的《2015-2020年环球及中国汽车雷达财产市场陈诉》，2015年环球毫米波汽车雷达市场规模约为19.36亿美元，预计2016年市场规模达24.60亿美元，到2020年可达51.20亿美元，是汽车电子范畴最具增长力的产物。

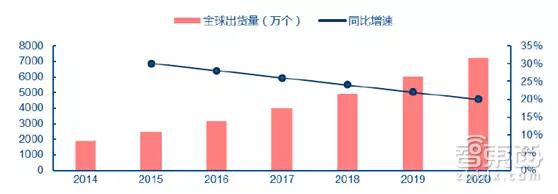

（将来数年毫米波雷达出货量猜测）
传统上，我们风俗用“ABCD”来形容毫米波雷达的强势大厂，即Autoliv，博世（Bosch），大陆（Continetal），德尔福（Dephi）。不外从市场体现来看，ABCD的形容从并不太正确。2015年的市场份额上来看，博世、大陆、海拉、电装、富士天通、天合汽车（已与采埃孚归并）等Tier1份额领先，此中博世和大陆更是甩开了其他对手一个身位。但这是总的份额，并没有区分开毫米波雷达内部的分化。

（2015年车载毫米波雷达市场份额）
现今的车载毫米波雷达重要为工作在24Ghz和77Ghz频段之上的两大类，而24Ghz的毫米波雷达由于频率较低，带宽受限，角分辨率有限，因而多用于近间隔情况检测，实现ADAS功能中的盲区监测、变道辅助、后向碰撞预警和主动停车等功能。不外由于发展早，本钱低，在现今的车载毫米波雷达市场中24Ghz占据了大头。
而这两年随着人们对ADAS熟悉的加深，市场对AEB（主动告急制动）、ACC（自顺应巡航）等更加高级的自动安全功能需求也越来越茂盛。而且，环球范围内都在鼎力大举推动AEB在商用车上的逼迫性应用。另一边，L3、L4高品级的主动驾驶对传感器的性能也提出了更高要求。值此配景，此前由于技能难度和本钱缘故原由而市场体现平平的77Ghz毫米波雷达拥有了更加清朗的远景。
而在77Ghz毫米波雷达范畴，一直以技能池秘闻深著名的博世再度体现抢眼。博世占据了2015年环球车载毫米波雷达的22%份额，而博世这环球五分之一还强的份额中，又以77Ghz的毫米波雷达为主。现在，博世针对77Ghz的毫米波雷达，拿出了MRR，LRR两个系列，分别对应中间隔和长间隔探测，此中LLR的最新一代产物LRR4最大探测间隔凌驾200米，可以让汽车在160公里的时速下利用ACC功能。

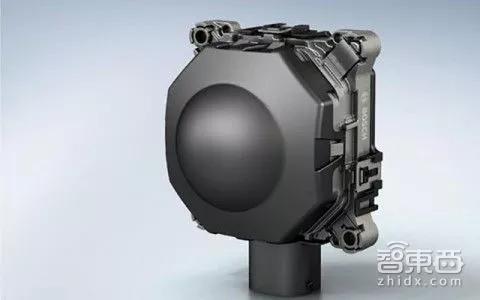

（博世LRR4毫米波雷达）
大陆此前在24Ghz所占份额较多，其SSR320短间隔雷达是大陆自家ConTIGuard中的重要传感器之一。
而在中长距毫米波雷达市场，大陆推出了77Ghz频段的ARS410和ARS430两款产物，探测间隔分别为170米和250米。值得一提的是，此中ARS430的角分辨率到达了3°，还可以和激光雷达一样检测到静止物体。大陆的官方信息表现，他们还对ARS430举行升级，形成新一代产物ARS441，让毫米波雷达具备探测路缘的本领。

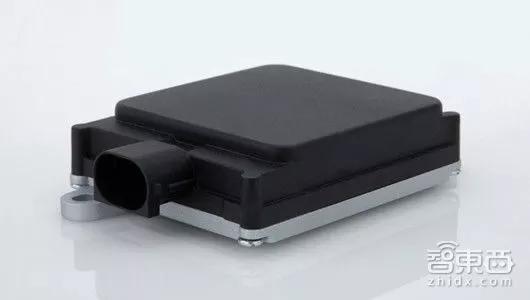

（大陆ARS 430毫米波雷达）
就在本年9月，大陆劳绩了来自吉祥的77Ghz毫米波雷达订单。
德尔福则早在10年之前就开始利用77Ghz毫米波雷达，创建汽车的自动安全体系“Forewarn Adaptive Cruise Control”。现今德尔福的77Ghz毫米波雷达主力产物为ESR，其工作间隔固然不算长（100米），但在多目的辨认上本领出众，最多可同时区分出64个目的。

（德尔福ESR毫米波雷达）
日前车东西曾体验过清华苏州汽车研究院和千寻位置联手打造的主动驾驶汽车，此中就用到了德尔福的ESR毫米波雷达。
上述三家Tier1构成了现在77Ghz毫米波雷达的第一梯队，而在其之后，电装、富士天通、日立等三家日系零部件供给商也拥有77Ghz毫米波雷达的技能，但是由于日本此前接纳的是60Ghz的频段尺度，以是和天下潮水并未接轨，轻微拖慢了脚步。但日系Tier 1正在加大对79Ghz毫米波雷达的研发投进，盼望在这一方向弯道超车。
别的，采埃孚在2015收购了天合汽车事后，也拥有了其在77Ghz毫米波雷达上的积聚，成为该范畴竞争中不可忽视的一股气力。
在24Ghz的毫米波雷达上，Tier1们无论是在技能照旧在市场上都耕耘已久，颇有些大局已定的意思，因此这一细分方向罕见创业公司进进。而在77Ghz毫米波雷达上，仍有不少创业公司在进步探测精度和低落本钱两方面积极，盼望借机在将来的百亿美元市场中分得一杯羹，他们或将为车载毫米波雷达市场带来新的变局。但是，Tier 1们依附着并不逊色的技能和丰富的开辟履历，牢牢把持着毫米波雷达装车的进口，初创公司很难直接打仗到整车厂。
对于这批毫米波雷达的初创公司来说，他们在降服重重难关之后，终极能走的路也无非两条——被Tier 1收购，大概成为Tier 1们的二级供给商，即Tier 2。以是，车载毫米波雷达，依然是Tier 1们说了算。
二、激光雷达的背后 依然是这帮人

此前车东西曾对国外的固态激光雷达创业公司举行了简朴整理（主动驾驶的将来端赖它！揭秘固态激光雷达创业江湖）。在环球范围内，名头响亮的激光雷达创业公司近20家，固然此中大多数公司的人数不凌驾50人，但却已经统共吸纳了凌驾7亿美元的融资。此中，不乏单笔融资上亿美元的明星公司，如Velodyne（1.5亿美元），Leddartech（1.1亿美元）。
但这些资源的宠儿中为数不少，拿到钱的同时，实在意味着他们已经开始“站队”了。站谁的队？答案是他们的投资人兼将来的客户——Tier 1。在毫米波雷达市场上竞逐的汽车零部件巨头们，又把战火烧到了激光雷达上。
毫米波雷达固然也有很大增长潜力，但其用于车载市场的汗青已经较长，市场格式在短期内仍没有出现巨大变更的大概。而激光雷达郁勃的时间不外数年，有用市场尚未形成，但又是将来主动驾驶笃定的技能方向。因此，各家Tier 1以差别的情势，在此中投注了大量的资源。此中，主流的做法是，买。
1、“ABCD”四大厂各有招：投资、收购、自研
1）德尔福：三驾马车投资结构
德尔福是ABCD中最早对激光雷达公司举行投资的。2015年，德尔福对把“固态激光雷达”这个词发扬广大的Quanergy举行了战略投资，收购后者部门股权。随后，德尔福便公布，将和Quanergy互助开辟便宜激光雷达。

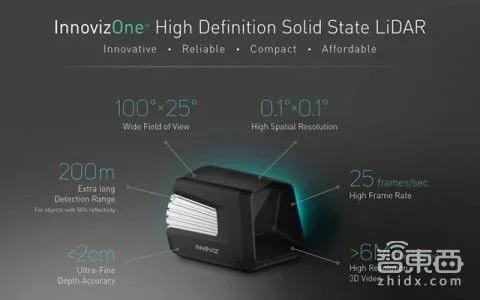

不外由于Quanergy接纳的光学相控阵技能门路（OPA，Optical Phased Array）技能难度较大，短时间内不轻易突破，因此其还于本年8月投资了以色列Innoviz。后者接纳了相对轻易实现的MEMS方案，而且已经拿出了量产型产物Innoviz One和Innoviz Pro，分别对应主动驾驶的低品级和高品级需求。

深谙“不要把鸡蛋放在一个篮子里”的德尔福在投了Innoviz之后紧接着就投了加拿大初创Leddartech。后者此前已经展示过彰显其技能的Vu8固态激光雷达模组Vu8，而且他们除了本身开辟固态激光雷达，还提供信号处置惩罚芯片。
一个风趣的征象是，这两次投资中，加拿大汽车零部件供给商麦格纳都牢牢跟随着德尔福的步调，和德尔福一道投资了两家公司。麦格纳也是投资激光雷达的Tier1中，少数没有在毫米波雷达上“有所成绩”的公司。
2）奥托立夫：互助不敷，告急收购
Autoliv在激光雷达上的结构则不算早，本年7月，Autoliv与Velodyne告竣互助，参加其Tier-1生产筹划，应用后者的技能，联合自身的履历面向车载市场生产车规级激光雷达。但对于较晚才参加战局的Autoliv来说，显然必要其他方式来加深对行业的参与。
大概受了德尔福、麦格纳两位友商在8，9月两笔麋集投资的影响，奥托立夫产生了危急感。10月初，奥托立夫就收购了一家瑞典的激光雷达技能公司Fotonic i Norden的部门资产，整合了其技能团队及专利，而后者在ToF（Time of Flight，飞行时间）测距技能上有较深积聚。
3）博世：MEMS技能暗躲大招
在毫米波雷达市场上顺风顺水的博世，则在本年2月投资了接纳Flash技能方向的TetraVue，后者的固态激光雷达分辨率很高，可以凌驾200万（现在市场上在售的分辨率最高的是Velodyne的64线激光雷达，每秒激光点云出点数120万）。

（博世投资的TetraVue给出的规划产物参数）
固然，Tier 1在开辟激光雷达蓝海的过程中，除了花大价格结构，假如自身气力够硬，还可以本身直接出一套方案的。没错我们说的依然是博世。
传统意义上，Tier 1并没有车载半导体业务，那是他们的上游厂商如恩智浦、英飞凌、德仪等公司的工作。博世就是这此中的“异类”，与其上游的供货商们一道，名列天下十大汽车半导体公司。
博世对MEMS技能投进重资，拥有本身的MEMS传感器芯片生产工厂，不外此前的应用MEMS技能在消耗电子类传感器上应用较多（各位读者的手机上很大概就利用了博世的加快度传感器、陀螺仪传感器）。在车载传感器上，固体激光雷达现今一大盛行的技能门路即MEMS微振镜，将激光雷达本来硕大的机器旋转部件集成在单个芯片中，利用半导体工艺生产。
而博世在本年正式推出了一套利用MEMS微镜技能的激光投影仪/扫描仪，证实其MEMS技能在激光扫描上是可行的，那么其MEMS技能就可以被用于固态激光雷达。博世另一个与此相干的动作是在本年年中公布将投资11亿美元在德国新建芯片制造厂，重要生产主动驾驶相干的传感器芯片。
4）大陆：进局早，靠本身
大陆则是更多依赖本身自主开辟。此前，大陆有一款ADAS专用激光雷达SRL1，在2015年就被用于沃尔沃的City Safety自动安全体系，资助实现AEB功能。不外其探测间隔、分辨率等参数都比力低级，无法满意高品级主动驾驶。

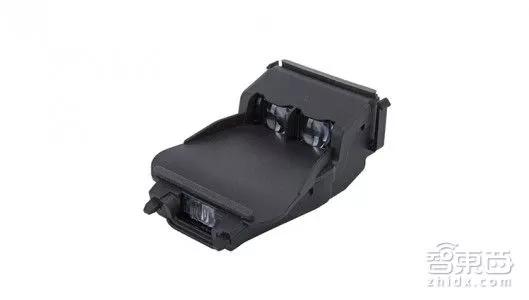

（大陆SRL1低线束激光雷达）
随后，大陆公布了其新的高性能激光雷达研发筹划，2020年量产。在本年的法兰克福车展上，大陆这一接纳Flash技能方案的固态激光雷达也出如今展示区，计划探测间隔到达200米。
2、其他玩家：买照旧互助？
除了ABCD之外，采埃孚则维持了从收购天合以来的“土豪姿态”，在客岁8月公布收购德国的激光雷达公司Ibeo 40%股权，与后者共同研发新一代固态激光雷达。
来自日本的电装则在2015年就投资了Triluminar，后者重要提供固态激光雷达的所需的激光发射模块。而Triluminar还与Leddartech有过互助，利用了其信号处置惩罚芯片LeddarCore设置其激光发射模块形成了一套固态激光雷达的办理方案，拿到了本年初的CES上。
同样是日系权势的前锋电子，也在客岁推出了基于MEMS微振镜方案的激光雷达，对外宣称可等效16线激光雷达的探测结果。其技能积聚跟博世如出一辙，都是从激光放映机发展而来。如偶然外，我们未来可以在日系车企的主动驾驶车辆上看到它的身影。

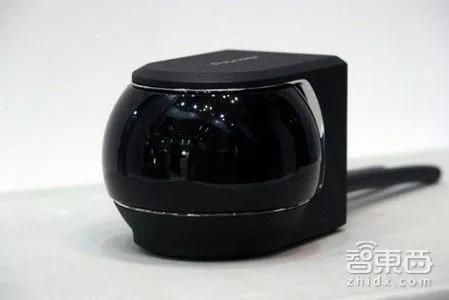

（前锋电子推出的激光雷达）
而除了买之外，另有并不投资而以广泛互助的姿态同多家激光雷达初创公司一道开辟的——法雷奥。
法雷奥自2010年开始，与从Sick独立出来的Ibeo互助研发出了4线的激光雷达ScaLa（固然是固态激光雷达的形状，但并非固态技能），被用于奥迪新A8的主动驾驶体系利用。必要留意的是，这也是首款被用于量产主动驾驶的4线激光雷达。不外由于它并非固态激光雷达，以是在本钱和体积上仍旧受限。

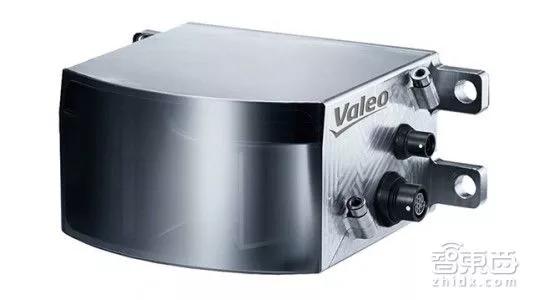

（ScaLa）
而在2014年，法雷奥又找到了从加拿大光学研究所脱胎的Leddartech，两边互助研发低价固态激光雷达，预计。两边的身份分别为，Leddartech提供焦点的激光雷达技能，法雷奥则使用其面向整车厂的开辟履历返回数据，举行集成。
3、怎么总是你：Tier 1为何从毫米波战至激光雷达
从上述变乱来看，在激光雷达范畴，固然技能门路有了差别分化，创业公司也换了一批，但“Tier 1阴云”仍旧包围在他们头上的，而且，仍旧是之前那一批。这不禁令人感慨，“怎么总是你”——在毫米波雷达市场上竞技的ABCD、电装、采埃孚、法雷奥，把战场乐成地转移到了激光雷达范畴，只不外打法稍有区别。
实在此中的逻辑也不难明白——起首，随着主动驾驶的概念和需求渐渐清楚，激光雷达由于其强盛的情况感知本领被推选为不可缺少的传感器。这是将来兵家必争的市场高地。
其次，从技能逻辑上来看，毫米波雷达和激光雷达在最底层的技能底子上同等，都是发射、吸收电磁波并举行信号处置惩罚。底层的芯片供给商也依然是英飞凌、飞思卡尔那一批。激光雷达在车载市场上一开始的应用与毫米波雷达也一样，都是测距，厥后才应用了其高精度建模的本领。因此激光雷达相对于毫米波雷达并非全然是一种“新生物”。
不外车载激光雷达的详细技能仍旧较新，大多Tier 1都没有太多的积聚，因此在2015年后会合进局时广泛接纳了投资以致收购的举动来扶持署理人、得到关键技能，快速创建自身在车载激光雷达行业中的权势。
而法雷奥、大陆两家公司此前就已经拿出过应用在量产车上的激光雷达产物，在技能和市场上都有所积聚，因此其动作也要“自若”一些，并不急于投资初创公司。
结语：无人车的将来仍旧由Tier 1掌控

在主动驾驶海潮来袭时，有不少整车厂体现积极，盼望可以或许增长本身在这一局势中的话语权，缓解到处受到Tier 1掣肘的环境。但Tier 1们在毫米波雷达和激光雷达市场上的动作，好像在让整车厂的想法落空。
在毫米波雷达范畴，固然迩来Tier 1们没有收购动作，但是却在较新的技能方向（77Ghz）上很早就举行结构，拿出了颠末验证、性能强盛、而且有应用场景区分的多款毫米波雷达产物。来自于技能、可靠性、品牌体量的背书，让整车厂很难冒险撇开Tier 1，选择初创公司的产物。
而在激光雷达范畴，固然激光雷达研发积聚的Tier 1已经在这一新业务上和整车厂构筑了互助关系，而缺乏积聚的公司则直接举行收购、投资，将体现精彩的激光雷达技能公司纳进了本身的体系。而Velodyne如许的“老牌”激光雷达公司，即便担当了福特的投资，也是与Tier 1举行互助的“谦善”姿态。
重要缘故原由在于，Tier 1从来不但是单纯意义上的“零部件供给商“，不是仍给整车厂一堆零件，让其拼起来。而是随零部件一起，给整车厂提供了一整套相干的本领，低落后者二次开辟的本钱。毫米波雷达市场已经云云，而激光雷达行业的发展趋势也在向这一方向进步。
以是，Tier 1们在汽车行业中有本日的职位，一大缘故原由也是他们“充足积极”——在偕行的猛烈竞争驱动下，他们总是把某一细分范畴的题目办理得差未几，零部件和功能一次给全。而这种“精良传统”，也是本日每家Tier 1都要拿出自家主动驾驶办理方案的重要缘故原由。
以是，在可见的未来，主动驾驶的发展过程中，Tier 1依然是举足轻重的气力。
